12v 24v Toroidalstromtransformator 20w 300w Toroidalstromtransformator für Audioverstärker

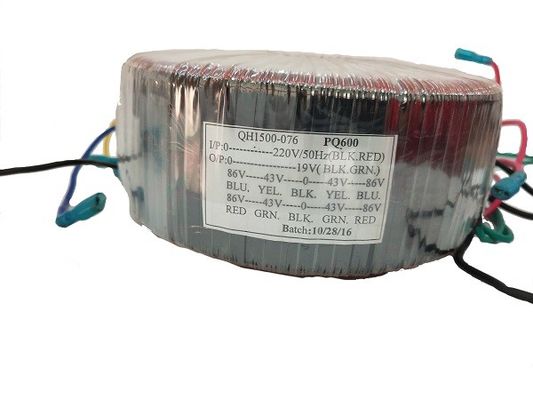

Großes Bild : 12v 24v Toroidalstromtransformator 20w 300w Toroidalstromtransformator für Audioverstärker

Produktdetails:

Herkunftsort:	Guangdong, Shenzhen
Markenname:	xjsr
Zertifizierung:	RoHS,ISO9001-2001
Modellnummer:	40W

Kontakt

12v 24v Toroidalstromtransformator 20w 300w Toroidalstromtransformator für Audioverstärker

Beschreibung

Spulenstruktur:	Toroidal	Spulenzahl:	Auto-Transformator
Material:	Ferrit	Eingangsspannung:	230VAC
Ausgangsspannung:	10V, 17V, 24V, 30V	Macht:	80VA
Modell:	EE55 EE14 EE16 EI22 ED8 EI66 EE8.3 EE10 EE12 EE15 EE19 EE20 EE22 EE25 EE29 EE42 EE44 EE48	Typ:	EE EI PQ EFD
Markieren:	12 V-Toroidalstromtransformator , 24 V-Toroidalstromtransformator , 300 W Torustransformator

Leistung des Produkts:

Der Eisenkern des Toroidtransformators besteht aus kontinuierlich orientierten Siliziumstahlstreifen, die nach dem Glühen eine hochkonsistente magnetische Flussleitung bilden.Die Durchgangsdichte ist höher, da der Toridtransformator einen hohen elektrischen Wirkungsgrad von 95% erreichen kann.

Eigenschaft:

1Der hocheffiziente Eisenkern hat keine Luftlücke und der Stapelfaktor kann bis zu 95% betragen.

2. Weniger Schwingungsgeräusche. Der Eisenkern hat keine Luftlücke, was das Geräusch der induzierten Schwingung des Eisenkerns reduzieren kann. Die Wicklungen wickeln den ringförmigen Eisenkern gleichmäßig und fest ein,die das durch Magnetostriktion verursachte "Bumm"-Geräusch wirksam reduziert.

3. Niedrige Betriebstemperatur Da der Eisenverlust 1,1 W/kg erreichen kann, ist der Eisenverlust sehr gering, der Temperaturanstieg des Eisenkerns ist gering,und die Wicklung hat eine gute Wärmeableitung am Eisenkern bei niedrigerer Temperatur, so dass der Temperaturanstieg des Transformators gering ist.

4. Einfache Installation Der Toroschrauber hat nur eine Montage-Schraube in der Mitte, die besonders leicht in elektronischen Geräten schnell installiert und zerlegt werden kann.

Formparameter :

Volllastleistung	Produktmenge	Montageplatte	Abstand zum Loch	Porengröße	Gewicht
20 W ((MAX)	702535 mm	70*70 mm	60*60 mm	5*8 mm	0.53 Kilo
40 W ((MAX)	904145 mm	90*90mm	80*80mm	5*8 mm	10,0 kg
50W (maximal)	954145 mm	90*90mm	80*80mm	5*8 mm	1.1 kg
70 W ((MAX)	1004045 mm	90*90mm	80*80mm	5*8 mm	10,3 kg
90 W ((MAX)	1034043 mm	100*100 mm	90*90mm	5*8 mm	1.47 Kilo
120 W ((MAX)	1004145 mm	90*90mm	80*80mm	5*8 mm	1.50 Kilo
150W (maximal)	983851mm	90*90mm	80*80mm	5*8 mm	20,05 kg
200W (maximal)	1104553 mm	100*100 mm	90*90mm	5*8 mm	2.23 Kilo
240 W ((MAX)	1134754 mm	120*120 mm	110*110 mm	5*8 mm	2.5 Kilo
300 W ((MAX)	1224556 mm	120*120 mm	110*110 mm	5*8 mm	20,9 kg
400 W ((MAX)	1344666mm	120*120 mm	110*110 mm	5*8 mm	4.1 kg
500 W ((MAX)	1335163mm	140*140 mm	130*130 mm	5*8 mm	40,6 kg
Bei der Ausrüstung mit einem elektrischen Antrieb	1655279 mm	160*160 mm	150*150 mm	5*8 mm	8.2Kg
1200 W ((MAX)	1805478 mm	180*180 mm	170*170 mm	5*8 mm	100,6 kg
1500 W ((MAX)	1925780 mm	180*180 mm	170*170 mm	5*8 mm	11.5 Kilo

Elektrotechnische Merkmale:

Volllastleistung	Eingangsspannung	Häufigkeit	Keine Lastspannung	Volllaststrom	Keine Last aus Eisen	Hi-Pot-Test	Widerstand gegen Isolierung
20 W ((MAX)	AC220V ± 10%	50 Hz/60 Hz	AC12.0V ± 2%	1.66A (maximal)	< 0,9 W	Bei der Prüfung der Leistung muss die Leistung gemäß Absatz 2 Buchstabe b der Richtlinie 2008/57/EG des Europäischen Parlaments und des Rates (ABl.	Pri-Sec:≥ 500MΩ
40 W ((MAX)	AC220V ± 10%	50 Hz/60 Hz	AC12.5V ± 2%	3.3A ((MAX)	< 2,0 W	Bei der Prüfung der Leistung muss die Leistung gemäß Absatz 2 Buchstabe b der Richtlinie 2008/57/EG des Europäischen Parlaments und des Rates (ABl.	Pri-Sec:≥ 500MΩ
50W (maximal)	AC230V ± 10%	50 Hz/60 Hz	AC5-0-5V ± 2%	5.0A ((MAX)	< 2,0 W	Bei der Prüfung der Leistung muss die Leistung gemäß Absatz 2 Buchstabe b der Richtlinie 2008/57/EG des Europäischen Parlaments und des Rates (ABl.	Pri-Sec:≥ 500MΩ
70 W ((MAX)	AC230V ± 10%	50 Hz/60 Hz	AC14,5V ± 2%	5.0A ((MAX)	< 3,0 W	Bei der Prüfung der Leistung muss die Leistung gemäß Absatz 2 Buchstabe b der Richtlinie 2008/57/EG des Europäischen Parlaments und des Rates (ABl.	Pri-Sec:≥ 500MΩ
90 W ((MAX)	AC220V ± 10%	50 Hz/60 Hz	AC28+9+16V±2%	2.1+1.7+1A ((MAX)	< 3,0 W	Bei der Prüfung der Leistung muss die Leistung gemäß Absatz 2 Buchstabe b der Richtlinie 2008/57/EG des Europäischen Parlaments und des Rates (ABl.	Pri-Sec:≥ 500MΩ
120 W ((MAX)	AC220V ± 10%	50 Hz/60 Hz	AC0-20-80-100V+1V±2%	6A ((MAX)	< 3,0 W	Bei der Prüfung der Leistung muss die Leistung gemäß Absatz 2 Buchstabe b der Richtlinie 2008/57/EG des Europäischen Parlaments und des Rates (ABl.	Pri-Sec:≥ 500MΩ
150W (maximal)	AC220V ± 10%	50 Hz/60 Hz	AC22V ± 2%	6.8A (maximal)	< 3,0 W	Bei der Prüfung der Leistung muss die Leistung gemäß Absatz 2 Buchstabe b der Richtlinie 2008/57/EG des Europäischen Parlaments und des Rates (ABl.	Pri-Sec:≥ 500MΩ
200W (maximal)	AC220V ± 10%	50 Hz/60 Hz	AC12V*2±2%	8.4A ((MAX)	< 4,0 W	Bei der Prüfung der Leistung muss die Leistung gemäß Absatz 2 Buchstabe b der Richtlinie 2008/57/EG des Europäischen Parlaments und des Rates (ABl.	Pri-Sec:≥ 500MΩ
240 W ((MAX)	AC220V ± 10%	50 Hz/60 Hz	AC24 ± 2%	10A (maximal)	< 4,0 W	Bei der Prüfung der Leistung muss die Leistung gemäß Absatz 2 Buchstabe b der Richtlinie 2008/57/EG des Europäischen Parlaments und des Rates (ABl.	Pri-Sec:≥ 500MΩ
300 W ((MAX)	AC220V ± 10%	50 Hz/60 Hz	AC24,5 ± 2%	12.5A (maximal)	< 5,0 W	Bei der Prüfung der Leistung muss die Leistung gemäß Absatz 2 Buchstabe b der Richtlinie 2008/57/EG des Europäischen Parlaments und des Rates (ABl.	Pri-Sec:≥ 500MΩ
400 W ((MAX)	AC220V ± 10%	50 Hz/60 Hz	AC70,5±2%	5.7A (maximal)	< 6,0 W	Bei der Prüfung der Leistung muss die Leistung gemäß Absatz 2 Buchstabe b der Richtlinie 2008/57/EG des Europäischen Parlaments und des Rates (ABl.	Pri-Sec:≥ 500MΩ
500 W ((MAX)	AC220V ± 10%	50 Hz/60 Hz	AC36 ± 2%	13.9A (maximal)	< 4,5 W	Bei der Prüfung der Leistung muss die Leistung gemäß Absatz 2 Buchstabe b der Richtlinie 2008/57/EG des Europäischen Parlaments und des Rates (ABl.	Pri-Sec:≥ 500MΩ
Bei der Ausrüstung mit einem elektrischen Antrieb	AC240V ± 10%	50 Hz/60 Hz	AC36,5±2%	27.5A (maximal)	< 10 W	Bei der Prüfung der Leistung muss die Leistung gemäß Absatz 2 Buchstabe b der Richtlinie 2008/57/EG des Europäischen Parlaments und des Rates (ABl.	Pri-Sec:≥ 500MΩ
1200 W ((MAX)	AC220V ± 10%	50 Hz/60 Hz	AC45+36V ± 2%	13.3+16.6A ((MAX)	< 12 W	Bei der Prüfung der Leistung muss die Leistung gemäß Absatz 2 Buchstabe b der Richtlinie 2008/57/EG des Europäischen Parlaments und des Rates (ABl.	Pri-Sec:≥ 500MΩ
1500 W ((MAX)	AC415V ± 10%	50 Hz/60 Hz	AC48V ± 2%	31.2A ((MAX)	< 20 W	Bei der Prüfung der Leistung muss die Leistung gemäß Absatz 2 Buchstabe b der Richtlinie 2008/57/EG des Europäischen Parlaments und des Rates (ABl.	Pri-Sec:≥ 500MΩ

Größe und Tag:
